Lovitura de berbec este un fenomen comun și potențial distructiv în sistemele de fluide, în special în aplicațiile marine unde supapele joacă un rol crucial în controlul fluxului de lichide. Ca furnizor deSupapă cu glob marin, am asistat direct la impactul ciocanului de berbec asupra acestor componente esențiale. În acest blog, voi aprofunda detaliile ciocanului de berbec, efectele sale asupra supapelor globului marine și cum putem atenua consecințele sale negative.
Înțelegerea ciocanului de apă
Lovitura de bare, cunoscută și sub denumirea de șoc hidraulic, apare atunci când are loc o schimbare bruscă a vitezei unui fluid care curge printr-o țeavă. Această modificare poate fi cauzată de diverși factori, cum ar fi închiderea sau deschiderea rapidă a unei supape, pornirea sau oprirea unei pompe sau o schimbare bruscă a condițiilor de funcționare a sistemului. Când viteza fluidului se modifică brusc, se generează o undă de presiune, care poate călători prin conductă cu viteză mare.
Valul de presiune asociat cu ciocănirea poate fi extrem de mare, adesea mult mai mare decât presiunea normală de funcționare a sistemului. Acest val de înaltă presiune poate provoca daune semnificative țevilor, fitingurilor și supapelor din sistem. În mediile marine, în care fiabilitatea sistemului de fluide este crucială pentru siguranța și funcționarea navei, lovitura de ariete poate reprezenta o amenințare serioasă.
Impactul ciocanului de apă asupra robinetelor marine
Daune structurale
Unul dintre cele mai evidente impacturi ale ciocanului de berbec asupra supapelor globului marine este deteriorarea structurală. Valul de înaltă presiune generat de ciocanul de berbec poate supune corpul supapei, capota și alte componente la forțe extreme. În timp, aceste forțe pot provoca fisuri, fracturi sau deformare a structurii supapei. De exemplu, corpul supapei poate dezvolta fisuri ale firului de păr, care pot crește treptat și, în cele din urmă, pot duce la o defecțiune completă a supapei. Acest lucru nu numai că afectează funcționalitatea supapei, dar prezintă și un risc de scurgere, care poate fi periculoasă într-un mediu marin.
Deteriorarea scaunului și a garniturii
Scaunele și etanșările unei supape marină cu glob sunt esențiale pentru prevenirea scurgerilor și asigurarea unui control adecvat al debitului. Lovitura de ari poate provoca lovirea discului supapei de scaun cu o forță mare, ceea ce duce la deteriorarea suprafețelor de etanșare. Acest lucru poate duce la scurgeri în jurul scaunului supapei, reducând eficiența supapei și potențial provocând probleme în sistemul general de fluid. În plus, impactul constant poate uza garniturile, făcându-le mai puțin eficiente în prevenirea scurgerilor de lichid.
Deteriorarea tijei și a actuatorului
Tija supapei și actuatorul sunt responsabile pentru deschiderea și închiderea supapei. Lovitura de berbec poate provoca stres excesiv asupra tulpinii, ducând la îndoire sau rupere. Dacă tija este deteriorată, poate deveni dificilă sau imposibilă operarea corectă a supapei. Servomotorul, care este adesea alimentat prin mijloace hidraulice, pneumatice sau electrice, poate fi, de asemenea, afectat de undele de înaltă presiune. Creșterea bruscă a presiunii poate deteriora componentele interne ale actuatorului, cum ar fi pistoanele, cilindrii sau motoarele electrice, ceea ce duce la pierderea controlului asupra supapei.
Probleme operaționale
Pe lângă daunele fizice, ciocanul de berbec poate provoca și probleme de funcționare pentru supapele marine. Fluctuațiile de presiune asociate cu ciocanul de berbec pot face dificilă menținerea unui debit stabil prin supapă. Acest lucru poate afecta performanța altor componente din sistemul de fluide, cum ar fi pompele și schimbătoarele de căldură. În unele cazuri, undele de presiune pot face ca supapa să vibreze sau să clătenească, ceea ce nu numai că generează zgomot, ci și accelerează uzura componentelor supapei.
Atenuarea impactului ciocanului de apă asupra supapelor marine cu glob
Dimensionarea și selecția corectă a supapelor
Unul dintre primii pași în atenuarea impactului ciocanului de berbec este să vă asigurați că supapa cu glob marin este dimensionată și selectată corespunzător pentru aplicația specifică. O supapă care este prea mică pentru debitul sau cerințele de presiune ale sistemului este mai probabil să sufere un ciocan de ariete. Alegând o supapă cu dimensiunea și presiunea nominală corespunzătoare, putem reduce riscul loviturii de berbec și problemele asociate.
Instalare și punere în funcțiune
Instalarea și punerea în funcțiune corespunzătoare a supapei cu glob marin sunt, de asemenea, cruciale. Supapa trebuie instalată în conformitate cu instrucțiunile producătorului, asigurându-se că este corect aliniată și susținută. În timpul punerii în funcțiune, sistemul trebuie adus treptat la condițiile de funcționare pentru a evita schimbările bruște ale vitezei fluidului. Acest lucru poate ajuta la minimizarea producerii de ciocan de berbec.
Utilizarea supresoarelor de supratensiune
Suprimatoarele de supratensiune, cum ar fi acumulatorii sau amortizoarele, pot fi instalate în sistemul de fluid pentru a absorbi energia undei de presiune generate de lovitura de ariete. Aceste dispozitive funcționează oferind un efect de amortizare, reducând presiunea de vârf și protejând supapa și alte componente de deteriorare. De exemplu, un acumulator poate stoca fluid sub presiune și îl poate elibera atunci când este necesar pentru a echilibra fluctuațiile de presiune din sistem.
Controlul funcționării supapei
Controlul funcționării supapei cu glob marin poate ajuta, de asemenea, la atenuarea loviturilor de apă. În loc să închideți sau să deschideți brusc robinetul, se recomandă utilizarea unui mecanism de închidere lentă sau deschidere lentă. Acest lucru poate fi realizat prin utilizarea unor actuatoare speciale sau sisteme de control care permit o schimbare treptată a poziției supapei. Prin reducerea ratei de schimbare a vitezei fluidului, putem minimiza generarea ciocanului de ari.
Alte supape marine conexe și susceptibilitatea lor la ciocanul de ariete
Pe lângă supapele marine cu glob, alte tipuri de supape marine, cum ar fiSupapă de furtună marinăşiSupapă fluture marină, sunt, de asemenea, susceptibile la lovituri de berbec. Supapele marine de furtună, care sunt folosite pentru a preveni pătrunderea apei în timpul furtunilor, pot fi deteriorate de valurile de înaltă presiune generate de ciocanul de berbec. Schimbarea bruscă a presiunii poate cauza funcționarea defectuoasă a supapei, compromițând siguranța vasului.

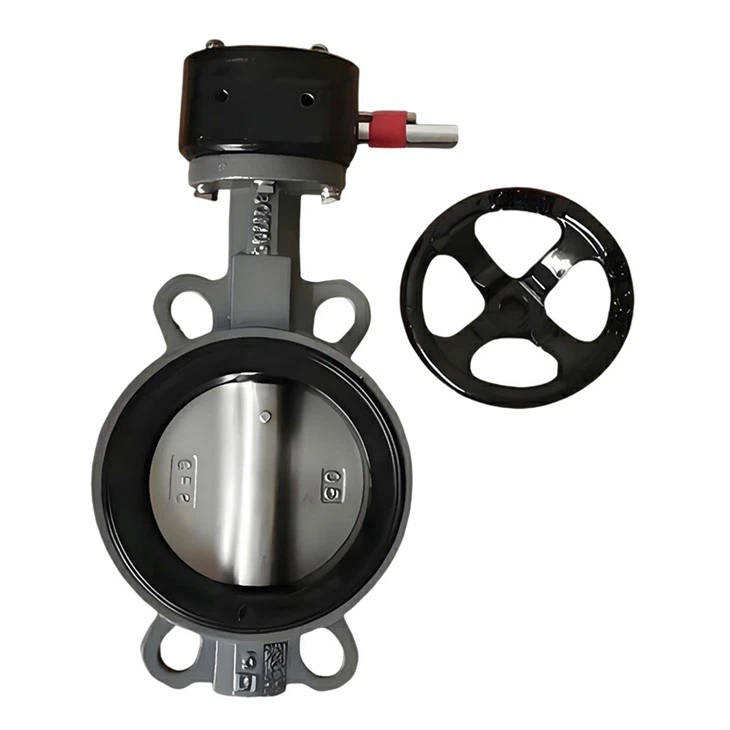

Pe de altă parte, supapele fluture marine sunt adesea folosite pentru controlul debitului pe scară largă în sistemele marine. Lovitura de berbec poate face ca discul fluture să fluture sau să lovească de scaun, ducând la deteriorarea discului și a suprafețelor scaunului. Acest lucru poate duce la scurgeri și la reducerea eficienței controlului debitului.
Concluzie
Lovitura de berbec este o problemă semnificativă care poate avea un impact profund asupra supapelor marine și a altor componente dintr-un sistem de fluide. În calitate de furnizor de supape marine cu glob, înțelegem importanța abordării acestei probleme pentru a asigura fiabilitatea și siguranța produselor noastre. Luând măsuri adecvate, cum ar fi dimensionarea corespunzătoare a supapelor, instalarea, utilizarea supresoarelor de supratensiune și controlul funcționării supapelor, putem atenua impactul loviturii de ari și putem prelungi durata de viață a supapelor.
Dacă sunteți pe piață pentru supape marină cu glob de înaltă calitate sau aveți îngrijorări cu privire la loviturile de apă din sistemul dumneavoastră de fluid marin, suntem aici pentru a vă ajuta. Echipa noastră de experți vă poate oferi sfaturi profesionale și soluții adaptate nevoilor dumneavoastră specifice. Contactați-ne astăzi pentru a începe o discuție despre cerințele dvs. de supapă și despre cum vă putem asista în asigurarea funcționării fără probleme și în siguranță a navei dvs. maritime.
Referințe
- „Mecanica fluidelor și mașini hidraulice” de RK Bansal
- „Handbook of Valves” de Robert W. Plummer
- „Inginerie marină: principii și practică” de GA Cunneen
