Introducere de produs

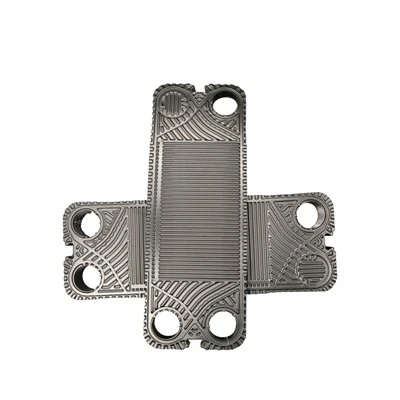

Placa și garnitura pentru schimbătorul de căldură sunt cele două componente de bază ale schimbătorului de căldură cu plăci. Placa de schimbător de căldură este o placă metalică folosită pentru a transfera căldura. Suprafața este formată în canale de curgere prin presare ondulate, astfel încât fluidele reci și calde să curgă pe ambele părți ale plăcii și să realizeze schimbul de căldură; Garnitura este o componentă de etanșare instalată pe marginea plăcii, care este utilizată pentru a ghida fluidul să curgă de-a lungul traseului stabilit și pentru a preveni scurgerea între diferitele medii.
Detalii despre produs
|
Nume |
Garnitură de placă |
|
Categorie |
Schimbător de căldură marin |
|
Marca |
ALFA LAVAL/GEA/APV/SONDEX/TRANTER |
|
Caietul de sarcini |
Toate specificațiile sunt disponibile |
|
Material |
Nbr/epdm |
|
Locul Originalului |
Piese echivalente de înaltă calitate |
|
Ambalare |
Ambalare standard |
|
Stare |
Nouă |
|
Condiții de livrare |
Exw |
|
Preţ |
De negociat |
|
Porturi |
Porturile din China și alte porturi din lume |
Principalele modele oferite
ALFA LAVAL
* A3, A10, A15, AK20, M3, M6, M10, M15, M20M, MX25B/M, M30
P22,P26,P31,P32,P36,TL6B,TL10B,T20B/M,TS20M,TS6M,JWP26,JWP36
GEA
* NT50T, NT50M, NT50X, NT100T, NT100M, NT100X, NT150S, NT150M, NT150L, NT250S, NT250L, NT350S
VT10, VT20, VT40, VT80, VT20P, VT80M
SONDEX
*S4,S7,S8,S9,S14,S15,S15,S21,S22,S30,S37,S39,S41,S43,S47,S50,S62,S65,S81,S83,S121
SFD13, SFD22, SFD35, SF25, SF123
APV
A055,A085, H17-C,J060,J092,J107,R5-R, R5-L
M60,M92,M107,N35-C,N35-G,N50,SR14AP,K71-C,K71-G,Q030D,Q030E,Q055,SR1,SR2,SR6
TRANTER
* GX-12,GX-12P1,GX-018,GX-26,GC-26,GX42,GX-60,GX-100,GX-145 T
Gama principală furnizată
Placa si garnitura
Avantaje
Materiale fiabile
Garnitura utilizează materiale NBR sau EPDM, dintre care NBR se poate adapta la mediul înconjurător de la -20 grade până la +110 grade și este rezistent la uleiuri minerale și ulei lubrifiant; EPDM se poate adapta la -25 de grade până la +150 grade și este rezistent la abur, apă fierbinte, acid slab și medii alcaline slabe. Acest lucru asigură că garnitura menține în continuare o compresie elastică excelentă și capacități de etanșare fiabile la presiunea maximă de lucru.
Conducție eficientă a căldurii
Placa adoptă un design cu structură în schelet, iar efectul turbulent îmbunătățește eficiența transferului de căldură. Sub aceeași diferență de temperatură, coeficientul de schimb de căldură al schimbătorului de căldură cu plăci este de 2 până la 4 ori mai mare decât cel al tipului de carcasă și tub, iar eficiența generală de recuperare a căldurii poate ajunge la 99%.
Ușor de întreținut și înlocuit
Garnitura este standardizată și turnată, cu un clip-în interior sau cu structură adezivă. Poate fi inlocuit intr-o singura piesa fara a demonta grupul de placi schimbator de caldura. Grosimea standard a garniturii este controlată la ± 0,1 mm, ceea ce este convenabil pentru inspecție regulată și înlocuire rapidă.
Serviciu de livrare și expediere
24*7 ore online, serviciile noastre acoperă toate porturile principale din lume, putem oferi clienților noștri soluția logistică care economisește timp și costuri, pentru a vă oferi servicii complete.
FAQ
Î: Ce caracteristici geometrice ar trebui luate în considerare la proiectarea plăcilor schimbătoare de căldură?
R: Pasul de relief al plăcii, unghiul de pliere și înălțimea valului determină eficiența transferului de căldură și căderea de presiune. La cumpărare, ar trebui să alegeți o structură de placă cu coeficient ridicat de transfer termic, cădere moderată de presiune, rugozitate a suprafeței care îndeplinește caracteristicile fluidului de proces și detartrare și curățare ușoară.
Î: De ce este importantă performanța de compresie a garniturii?
R: Garniturile trebuie să aibă o bună elasticitate și rezistență la temperaturi ridicate și presiune înaltă pentru a menține etanșarea între plăci și pentru a evita scurgerile și reducerea eficienței. Materialul trebuie să fie supus unor teste de deformare permanentă prin compresie (Creep) și de relaxare a fluajului pentru a menține forța de etanșare necesară în condiții de lucru pe termen lung-.
Î: Cum să determinați când trebuie înlocuită garnitura?
R: În timpul întreținerii, verificați grosimea garniturii, modificările de duritate și dacă apar fisuri, aderență sau coroziune. Dacă suprafața de etanșare este extrudată, deformată, neuniformă, cu scurgeri sau erodata chimic, aceasta trebuie înlocuită imediat pentru a asigura funcționarea stabilă a schimbătorului de căldură cu plăci.
Î: Care sunt ciclurile de curățare și întreținere recomandate pentru plăci și garnituri?
R: Folosiți apă la presiune înaltă-sau alcali slabi pentru a curăța suprafața plăcii pentru a preveni corodarea garniturii atunci când îmbătrânește; se recomandă să dezasamblați și să inspectați o dată pe trimestru, să aplicați o cantitate adecvată de agent anti-lipire și să acordați atenție alinierii și strângerii plăcii. Se recomandă înlocuirea periodică a garniturii la fiecare doi ani, iar aceasta ar trebui înlocuită în fiecare an dacă este afectată de mediul mediu coroziv.
Î: La ce detalii ar trebui să se acorde atenție la instalarea plăcii și a garniturii?
R: Ansamblul trebuie să mențină direcția de ondulare a plăcii consistentă pentru a evita alinierea greșită a corpului; poziția garniturii trebuie să fie aliniată cu canelura de ghidare a plăcii și strâns potrivită cu șuruburile de fixare; forța de strângere inițială trebuie aplicată uniform în etape pentru a asigura etanșarea și a preveni deformarea plăcii. După finalizare, este necesar un test de presiune la rece și poate fi pus în funcțiune numai după ce se confirmă că nu există scurgeri.
